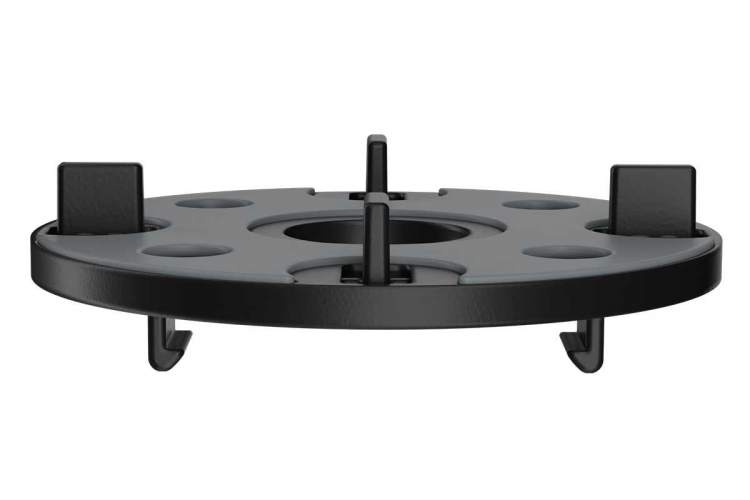

Вершина опоры для плитки на алюминиевую лагу

Вершина предназначена для алюминиевых лаг HILST HILST Pro Premium 60x40 HILST Professional 60x40 HILST Slim Premium 60x20 Преимущества Позволяет использовать различные размеры керамогранита и реализовывать любые раскладки плит. Обеспечивает жесткую фиксацию керамогранита. Экономит время монтажа настила из керамогранита. Резиновая подкладка снижает шумо-вибро акустические волны. Она изготовлена из высокотехнологичного ТЭП, разработанного компанией HILST. Монтаж Монтаж на ровное основание: бетон, OSB, фанера и тд.:

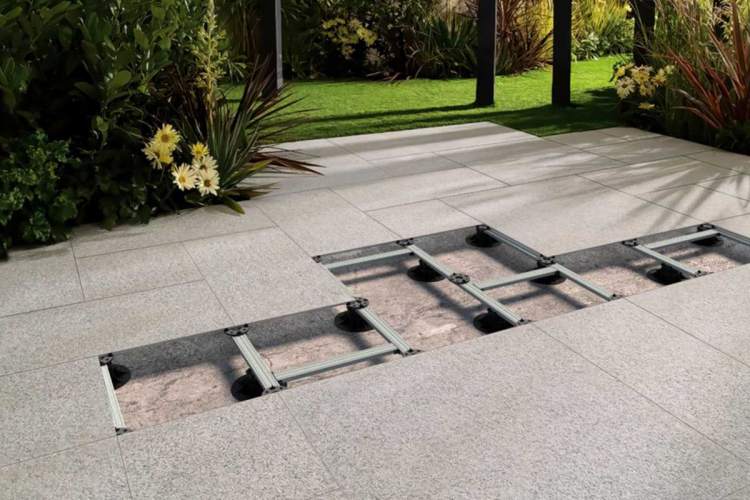

Алюминиевая лага HILST JOIST укладывается на ровное основание без фиксации! Между алюминиевой лагой и основанием используем резиновую подкладку HILST (рекомендуемое расстояние между подкладками 1,0-1,5 метра). На лаге фиксируется вершина TJ1, с помощью специальных зацепов (сиcтема CLICK FIX), шагом равным размеру керамогранита.

Если монтаж осуществляется на основание с имеющейся гидроизоляцией, то рекомендуемое расстояние между подкладками – 50 см!

Монтаж на каркасное основание: металлокаркас, деревянный каркас и и тд.:

Алюминиевая лага HILST JOIST укладывается на каркас и закрепляется саморезами в каждом пересечении лаги с каркасом. На лаге фиксируется вершина TJ1, с помощью специальных зацепов (сиcтема CLICK FIX), шагом равным размеру керамогранита.

Ограничения:

Резиновая подкладка HILST при монтаже лаги на каркас - НЕ ПРИМЕНЯЕТСЯ!
Диаметр отверстия в лаге для ее крепления должен быть на 2мм больше диаметра самореза!

Монтаж на инверсионную кровлю и бетонное основание имеющие разуклон:

На основание с уклоном монтаж производится на систему HILST LIFT.

Лага фиксируется на опору HILST LIFT и на неё крепится вершина TJ1, с помощью специальных зацепов (сиcтема CLICK FIX), шагом равным размеру керамогранита.

Рекомендация:

Для настилов с экстремальной нагрузкой (коммерческие объекты) рекомендуем производить монтаж усиленного каркаса с использованием соединителей HILST Connector 3D и HILST Cross Connector.
